Троллейные токоприемники ТК-9,ТКН-9

Токоприемники ТК(Н) предназначены для токосъема с троллеев с целью питания электрооборудования кранов.

Питание мостовых кранов, напольных тележек и электрических талей осуществляется через троллеи. Электрическая связь между перемещающимися механизмами и неподвижными троллеями происходит за счет токосъемников, расположенных на этих механизмах.

Конструкция и технические характеристики токоприемников ТК-9

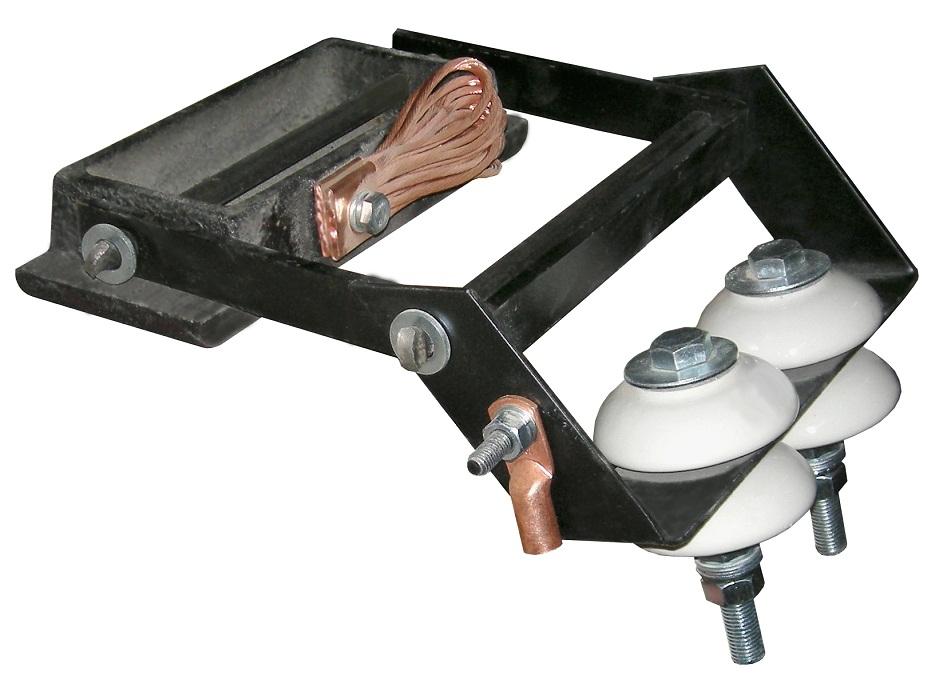

Токоприемник состоит из двух основных частей: чугунный токоснимающий башмак и кронштейн.

Токосъемный башмак закреплен на кронштей­не изолированом от металлической конструкции, к которой крепится токоприемник, фарфоро­выми изоляторами и изолирующими трубками. Контактное нажатие башмака на жесткие троллеи осуществляется за счет веса башмака.

Башмак токосъемный соединяется гибким медным соединением с кронштейном, к которому при монтаже присоединяется токоподводящий кабель.

Токоприемники ТК-9 , ТКН-9 рассчитаны на работу от сети постоянного тока напряжением до 440 В и сети переменного тока частотой 50 и 60 Гц напряжением до 660 В.

Допускается паралельная работа двух токосъемников на одном троллеи. Это необходимо для надежного токосъема, когда имеется возможность обледенения или сильного запыления троллей.

Степень защиты - IР00. Охлаждение - естественное.
